crownCAD直装版 V5.6.10

crownCAD是国内首款完全依托云架构开发的三维CAD产品，面向机械制造与产品设计领域用户，是配合CrownCAD Web端实现在线浏览与协同设计的应用工具。它主要服务于研发设计与协同制造环节，除了具备传统CAD软件的数据转换、零件设计、装配、工程图等基础功能外，还支持多用户在线协同设计、特征级细颗粒度版本管理、项目分享及协同评审等进阶功能，能显著提升用户的协同设计效率。同时，该软件支持多终端同步，覆盖电脑、PAD、智慧屏等设备，用户可在任意地点通过任意终端开展产品设计与协同分享。尤为值得关注的是，crownCAD的云上设计是其核心特色，基于先进云架构，它开启了“云端设计，协同分享”的国产三维CAD云时代，为我国工业领域打造出具有革命性、标志性与引领性的工具软件。

软件功能

1、支持撤销和重做。

2、支持强大的CAD图层和布局管理。

3、支持三维查看与视角控制。

4、支持图纸内文本查找与定位。

5、支持借助多指触控操作来实现平移、缩放、捕捉以及极轴追踪功能，操作便捷高效。

6、支持直线、多段线、圆、文字等CAD绘制功能。

7、支持复制、移动、旋转、镜像等CAD编辑功能。

8、支持云线、标注、图片、语音等CAD注释功能。

9、支持线性、半径、角度、坐标等CAD标注功能。

10、支持插入图块，以及修改属性块的属性。

11、支持局部放大镜和“上一点”提示。

crownCAD使用指南

一、项目管理

登录账号后，进入项目管理界面，默认显示的是“我的项目”界面，这里会呈现自己创建的项目和文件夹，同时该界面还支持排序、导入、新建以及对已创建项目进行管理等操作。

1、排序方式：可依据“创建时间”“名称”“类型”“最近编辑时间”进行排序。

2、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在项目管理界面导入的文档自动创建一个项目，项目中显示导入的文档。）

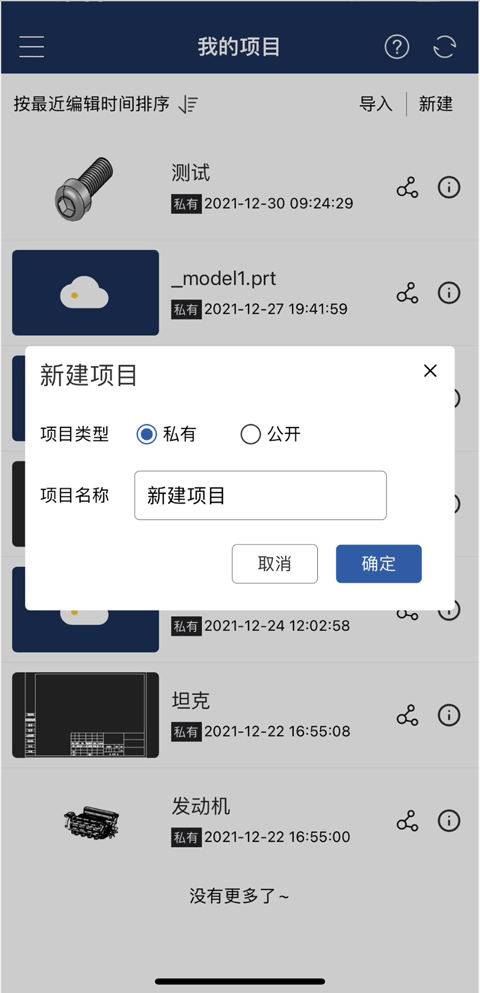

3、新建：点击“新建”按钮后，底部会弹出新建菜单，可从中选择创建项目或文件夹。选择新建项目时，能够将项目类型设置为私有或公开；并且在新建项目的同时，系统会默认自动生成一个空的零件文档和装配文档。

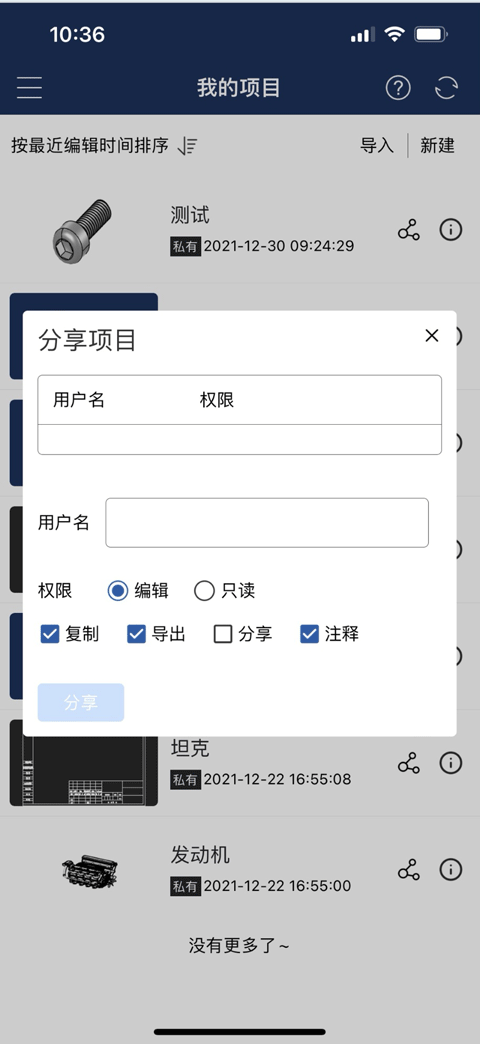

4、分享：点击“分享”按钮后，会弹出分享界面，在该界面中输入被分享者的用户名以及相应权限等信息，即可完成分享操作。

5、详情：点击“详情”按钮，会弹出详情面板。该面板展示项目或文件夹的详细信息，具体包含项目/文件夹名称、所有者、最近编辑时间、标签、已点赞状态以及副本相关内容。

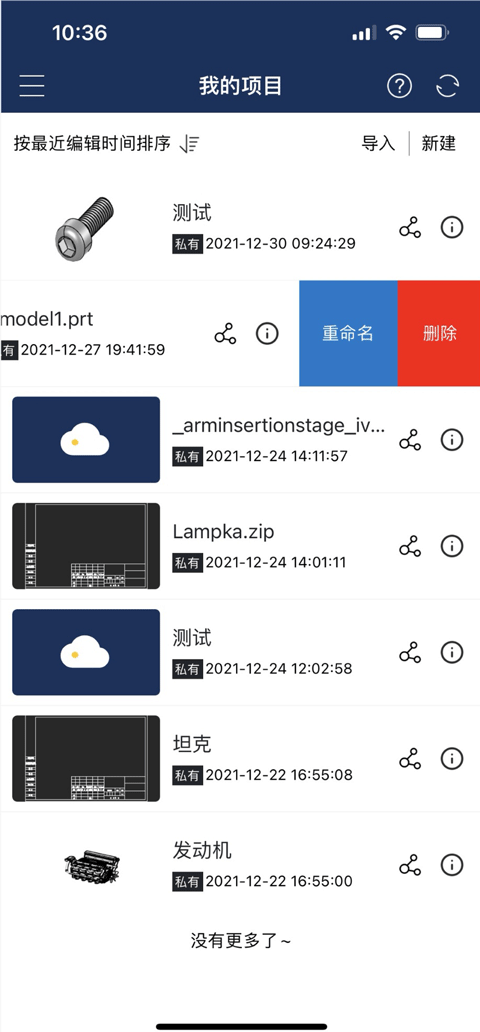

6、右划菜单：右划菜单可对项目或文件夹执行重命名、删除操作。

7、我的项目：显示自己创建的项目和文件夹。

8、已与我分享：显示被分享的项目。

9、公开项目：CrownCAD中所有用户创建的公开项目。

10、扫一扫：登录CrownCAD网页端时，可通过扫码方式完成登录。

11、指导教程：可查看CrownCAD web产品的指导教程视频。

12、帮助手册： 查看CrownCAD 的帮助手册。

13、问题反馈： 欢迎向我们反馈应用问题及建议。

14、设置： 账号绑定、关于我们、退出登录、注销账号。

二、文档管理

文档管理对当前项目里的所有零件、装配、工程图、文件夹等进行集中管理。用户在项目管理界面，点击任意一个项目，最先进入的就是该项目对应的文档管理页面。

文档管理界面提供导入、排序、显示等命令。

1、导入： 点击“导入”，显示当日可用的导入次数，在文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在文档管理界面导入的文档显示在当前文档中。）

2、排序： 按照“创建时间”、“名称排序”。

3、显示： 可依据文档类型，选择显示装配、零件，或是全部内容。

三、通用命令

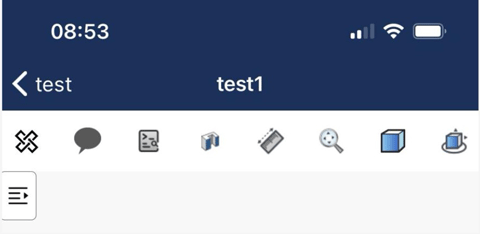

在零件文档或装配文档里，通用命令是一致的，主要包含注释、质量属性、评估、视图、渲染等内容。

1、协作

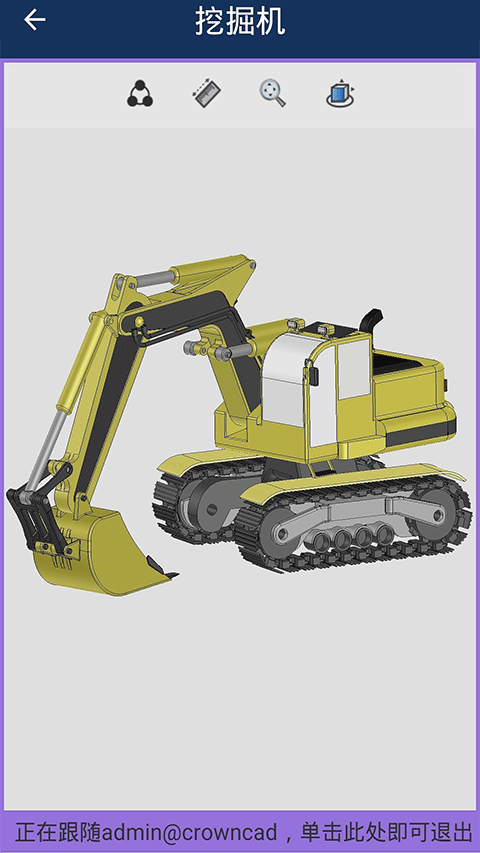

协作：该命令在多人同时打开同一文档时显示，点击后显示当前打开该文档的账号名称，可选择是否跟随。

详情可查看共享协作。

2、注释

注释：您可以为当前文档添加注释或者进行回复，以此和该项目的所有者或者被分享者开展文字交流。

3、质量属性

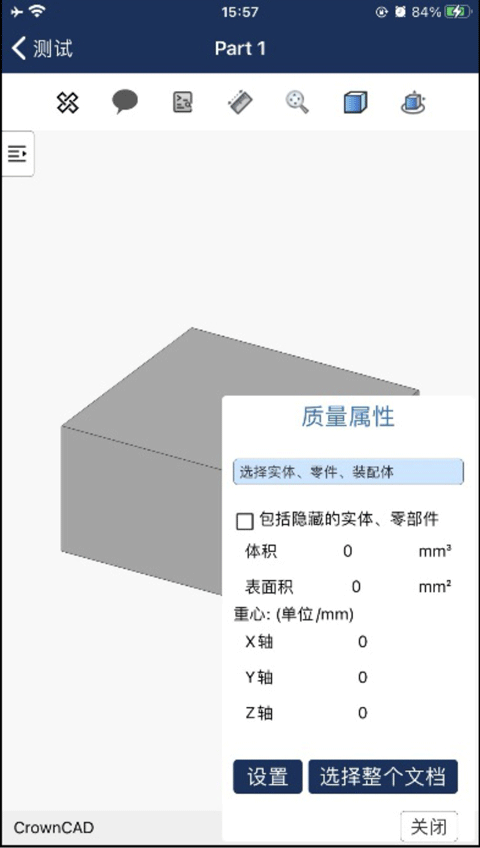

质量属性：计算模型的体积、面积、重心。

打开质量属性对话框后，系统会默认对整个文档的质量属性进行计算，这一规则适用于零件文档和装配文档，具体情况可参考下图。

各控件说明：

拾取框在零件文档里能够选择一个或者多个实体，在装配文档里则可以选择一个或者多个零件抑或子装配。

包括隐藏的实体、零部件：勾选此选项后，系统会将隐藏的实体纳入计算范围。

体积、表面积、重心：所选实体的体积、表面积、重心，不包含曲面。

设置：能够依据实际需求，对计算参数的单位、精度以及表示方式进行调整。

选择当前文档：对当前文档里所有的实体以及子零部件的质量属性进行计算。

四、剖视图

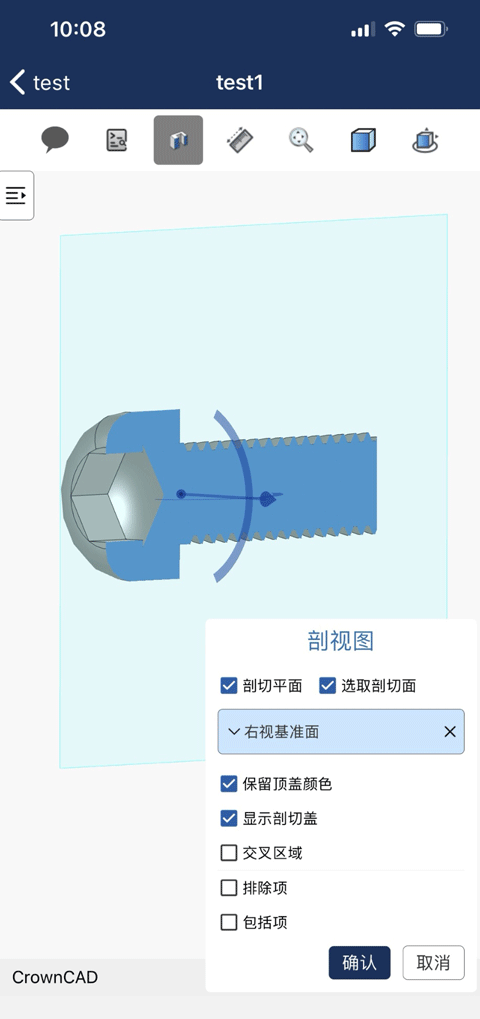

剖视图：执行剖切操作，选定剖切面，呈现模型的剖视图。

各控件说明：

选择剖切面：勾选该选项后，能够选择一个或多个实体面、平面以及基准面；若不勾选此选项，则无法进行剖切面的选择。

保留顶盖颜色：不同的剖切面显示不同的颜色。

显示剖切盖：用指定颜色呈现剖面效果。若不勾选该选项，就能看到模型内部结构。

交叉区域：通过选定基准面或面的相交处，结合模型的边界框来划分区域并展示。若未进行选择，将呈现剖面视图的平面。

排除项：所选实体将不再进行剖切。

包括项：所选实体将进行剖切。其他实体不进行剖切。

再次点击，退出剖视图。

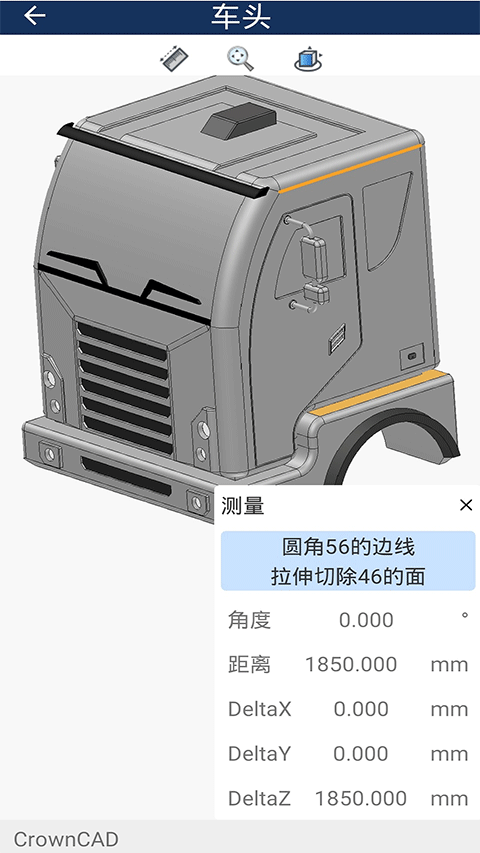

五、测量

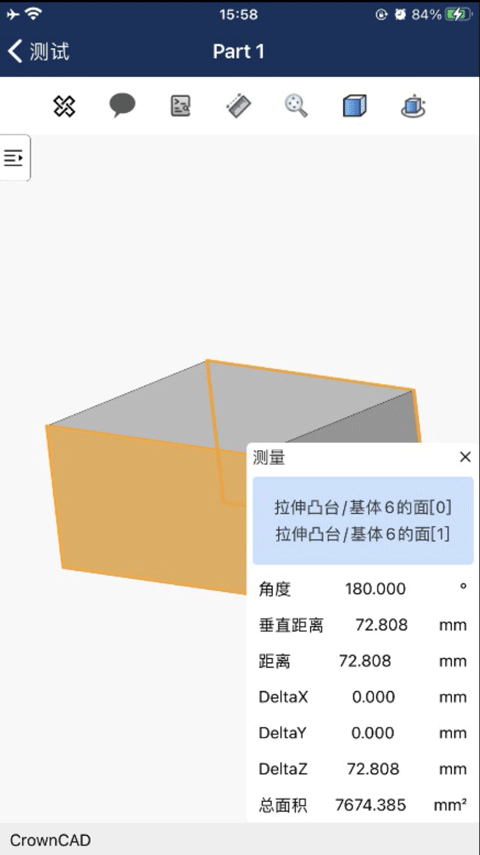

测量实体边线、圆、两元素距离。

当拾取视口中的元素时，测量面板会显示对应的距离等信息，具体显示内容如下。

1、自适应

调整放大或缩小的视口范围以查看整个模型。

2、渲染模式

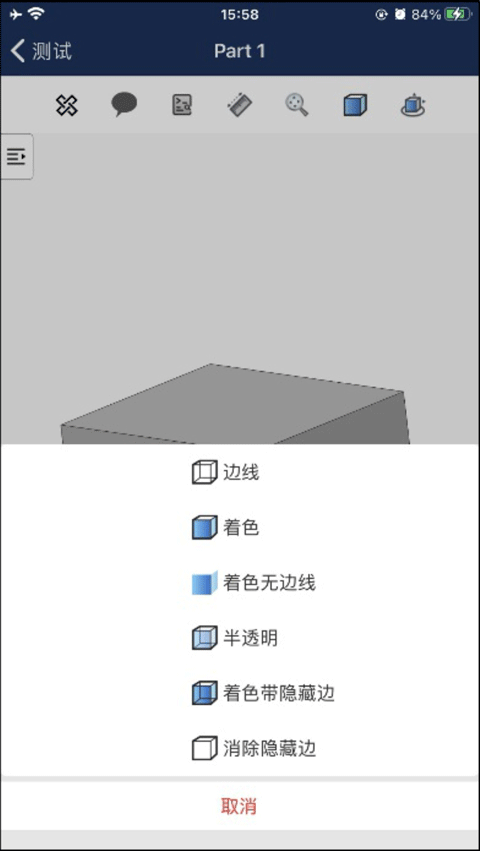

设置零部件的渲染样式，其显示效果如图所示，默认状态下呈现为着色样式。

3、视图方向

可以借助视图方向快捷方式来查找相机视图，从而快速定位视图方向。

六、零件

除通用命令外，零件界面中，显示零件的特征面板。

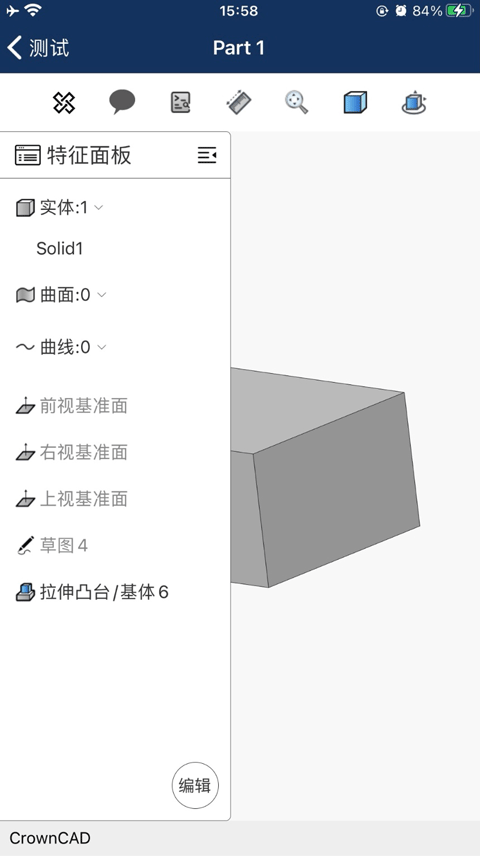

特征面板：呈现当前零件的构成、基准面及建模特征，用户能够选择控制特征的显示或隐藏。目前暂不支持对零件进行编辑，若需要编辑零件，可通过浏览器端来完成零件的编辑操作。

软件优势

1、快速高效：可顺畅打开天正建筑以及autocad全版本格式的dwg二维与三维图纸；

2、精准工具：配备测量、标注、捕捉、绘制等各类专业编辑功能。

3、便捷分享：支持微信、QQ、微博等多种传输渠道，图纸交流不再有阻碍；

4、完整显示：浩辰云字体技术为业内首创，能精准呈现图纸信息，彻底解决乱码问题。

5、即时反馈：专业技术客服在线实时解答，快速响应咨询问题。

6、一键同步：浩辰云存储空间，电脑图纸轻松同步；

更新日志

v5.6.10版本

【优化】UI更新

详细信息

• 文件大小：47.4MB
• 当前版本：V5.6.10
• 上线时间：2026-03-30 22:04:15
